一、产品介绍
频率/转速表采用全自动贴片封装工艺，具有很强的抗干扰能力。六位LED数码显示，显示范围宽。带有多种输出功能：上下限报警控制输出、4-20mA模拟量输出、RS485/RS232通讯等，多种输入方式，适用于各种测速场合。
二、技术参数
| 输入信号 | 范围：1～34KHz，最大输入幅值：24V DC |
| 输入电平 | VIL =1.5V max , VIH =3.75V min |
| 测量精度 | ±0.2%FS |
| 最小分辨率 | 0.01Hz |
| 设定方式 | 面板轻触式按键数字设定；设定值断电永久保存。 |
| 显示方式 | 0～999999测量值显示，发光二级管工作状态显示 |
| 继电器输出 |
AC220V/0.6A（小）DC24V/0.6A（小）AC220V/3A（大）DC24V/3A（大） 外形尺寸为96*48mm时，负载能力为AC125V/0.6A，DC24V/0.6A |
| 使用环境 | 环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。 |
| 工作电源 | AC 100～240V（开关电源），50～60HZ；DC 20～29V（开关电源）。 |
| 功耗 | ≤5W |
| 结构 | -标准卡入式 |
| 通讯 |
采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。 注：仪表带通讯功能时，通讯转换器最好选用有源转换器。 |

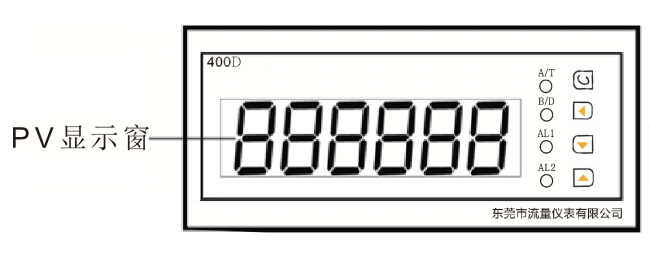

三、仪表面板
（1）面板指示：
PV：显示测量值；在参数设定状态下，显示参数符号和参数值
A/T：显示速率，指示灯亮。
B/D：备用。
AL1：第一报警指示灯。
AL2：第二报警指示灯。
注：外形尺寸为96*48mm，开孔尺寸92*45
