一、仪表参数

1.输出信号：开关量、电平脉冲（低电平：-30V~+0.6V；高电平：+4V~+30V）

2.仪表向传感器外供5V、24V（负载20mA）直流电压和30mA直流电流

3.仪表报警设定值，功能参数设定值掉电不丢失

4.仪表可设定倍率A、倍率b、初始值C、小数点dot，满足测量精度

5.多种继电器输出方式，满足现场控制要求

二、仪表技术指标

1.工作电源：AC/DC 85-260V

2.数码管显示：0.56＂

3.继电器触点容量：AC220V/3A（阻性负载）

4.继电器触点寿命：105次

5.最高测量频率30KHz

6.显示范围：-199999~999999

7.超限显示：“EEEEEE”

8.外型尺寸：96×48×82mm（横式）开孔：92+1×45+1mm

9.使用环境：0℃~+50℃；≤85%RH

10.仪表可设倍率A、倍率b、初始值C，显示值=脉冲输入值×A÷b +C

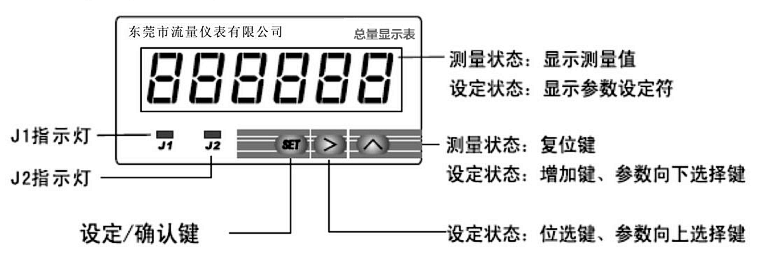

三、仪表面板
