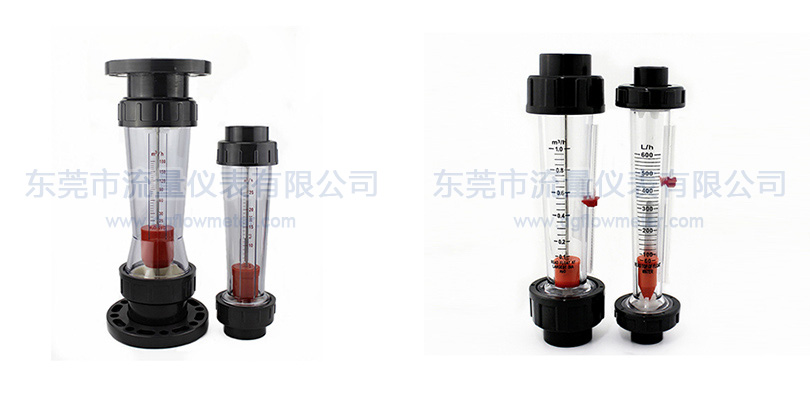

▲塑料流量计主要部件：锥管材料AS
▲浮子材料（ABS），
▲插管连接（PVC），
▲外螺纹连接尼龙（PA6），
▲内螺纹连接尼龙（PA66）。
▲工作压力：≤0.6MPa
▲工作温度：0-60℃
▲精确度：±5%
一、流量计技术参数
|
通径 （mm） |
型号 |
测量范围 m3/h |
插管 连接 |
外螺纹 连接 |
内螺纹 连接 |
弯管 连接 |
| 15 | LZS15 | 4-40 L/h | ø20 |
1/2NPT |
G1/2 | G1/2 |
| 25 | LZS25 | 6-60 L/h | ø32 | 3/4"NPT |
G3/4" 3/4"NPT |
G3/4" |
| 10-100 L/h | ||||||
| 16-160 L/h | ||||||
| 25-250 L/h | ||||||
| 40-400 L/h | ||||||
| 60-600 L/h | ||||||
| 100-1000 L/h | ||||||
| 0.1-1 | ||||||
| 32 | LZS32 | 0.16-1.6 | ø40 | 1"NPT |
G1" 1"NPT |
G1" |
| 0.25*2.5 | ||||||
| 0.4-4 | ||||||
| 50 | LZS50 | 0.6-6 | ø63 | 2"NPT |
G2" 2"NPT |
G2 |
| 0.4-4 | ||||||
| 65 | LZS65 | 0.6-6 | ø75 | 2½"NPT | ||
| 1-10 | ||||||
| 1.6-16 | ||||||
| 5-25 | ||||||
| 100 |
LZS100 活套法兰 |
8-40 | ø110 | 中心孔距180mm 8-ø18 | ||
| 12-60 | ||||||
| 12-60 | ||||||
| 125 |
LZS125 活套法兰 |
18-90 | ø110 | 中心孔距210mm 8-ø18 | ||
| 20-120 | ||||||
| 12-60 | ||||||
| 150 |
LZS150 活套法兰 |
18-90 | ø110 | 中心孔距240mm 8-ø22 | ||
| 20-120 | ||||||
| 25-150 | ||||||
| 30-180 | ||||||

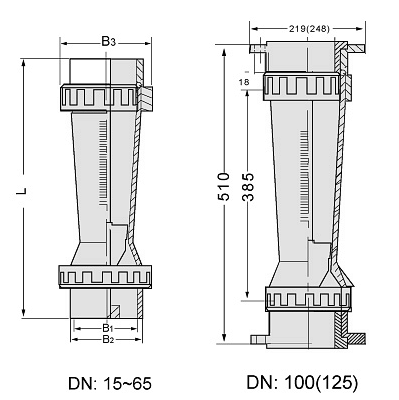

二、流量计尺寸
|
公称通径 DN(mm) |
尺寸（mm） | |||
| L | B1 | B2 | B3 | |
| 15 | 220 | 20 | 26 | 51 |
| 25 | 230 | 32 | 39 | 60 |
| 32 | 290 | 40 | 49 | 72 |
| 50 | 350 | 63 | 73 | 98 |
| 65 | 420 | 75 | 88 | 122 |
| 100 | 510 | 中心孔距180mm 8-ø18 | ||
| 125 | 510 | 中心孔距210mm 8-ø18 | ||
| 150 | 510 | 中心孔距240mm 8-ø22 | ||
