▲塑管流量计主要部件：锥管材料为聚碳酸酯(PC)或AS管
上下联接件为聚氯乙烯(PVC)或尼龙
浮子材料由不锈钢或ABS制成
连接方式多种有PVC,插接管连接,内外螺纹连接
▲工作压力: 0.6MPa
▲温度: 60℃
▲精度: ± 5%
▲“O”型圈材料: EPDM

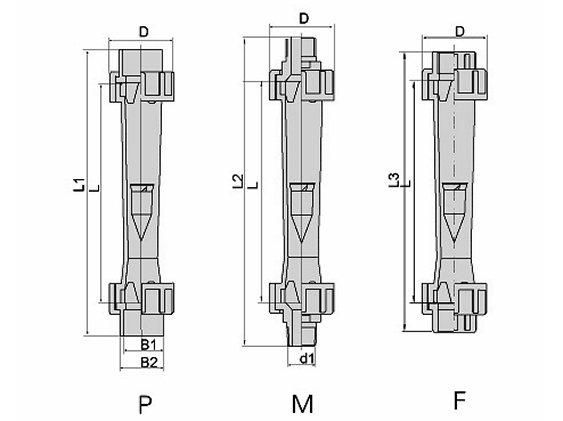

一.流量计尺寸
| 型号 | L | D |
插管 （P） |
外螺纹 （M） |
内螺纹 （F） |
重量 （kg） |
||
| L1 | B1 | B2 | L2 | L3 | ||||
| 5008 | 99 | 42 | 146 | 20 | 26 | 170 | / | 0.15 |
| 5008C | 160 | 51 | 210 | 20 | 26 | 230 | 209 | 0.2 |
| 5015 | 135 | 51 | 180 | 20 | 26 | 210 | 183 | 0.2 |
| 5025 | 170 | 59 | 226 | 32 | 39 | 253 | 228 | 0.4 |
| 5032 | 223 | 72 | 287 | 40 | 49 | 317 | 287 | 0.65 |
| 5050 | 290 | 100 | 375 | 63 | 73 | 400 | 370 | 2.5 |
| 5065 | 325 | 120 | 420 | 75 | 89 | / | 423 | 3.5 |
二．流量计技术参数
| 型号 | 液体 | 管连接 | 外螺纹 | ||
| GPM | LPM | ||||
| 5008 | 0.1~1 | 0.5~4 | ø20 |
1/2"G 1/2"NPT |
|
| 0.2~2 | 1~7 | ||||
| 0.5~5 | 1.8~18 | ||||
| 5008C | 0.1~1 | 0.5~4 | ø20 |
1/2"NPT 3/4"NPT |
1/2"G |
| 0.2~2 | 1~7 | ||||
| 0.5~5 | 1.8~18 | ||||
| 5015 | 0.25~2.5 | 1~10 | ø20 |
1/2"NPT 3/4"NPT |
1/2"G |
| 0.5-5 | 1.8~18 | ||||
| 0.8-8 | 3~30 | ||||
| 5025 | 0.8-8 | 3-30 | ø32 | 3/4"NPT |
3/4"NPT 3/4"G |
| 1-10 | 4-40 | ||||
| 1.2~12 | 5-50 | ||||
| 5032 | 2-20 | 8-80 | ø40 | 1"NPT |
1"NPT 1"G |
| 2.5-25 | 10-100 | ||||
| 2.5-25 | 10-100 | ||||
| 5050 | 5-45 | 20-180 | ø63 | 2"NPT |
2"NPT 2"G |
| 7-70 | 25-250 | ||||
| 25~110 | 80-400 | ||||
| 5065 | 40-160 | 150-650 | ø75 | 2½"NPT | |
| 50~250 | 200-1000 | ||||
| 12~60(m3/h) | |||||

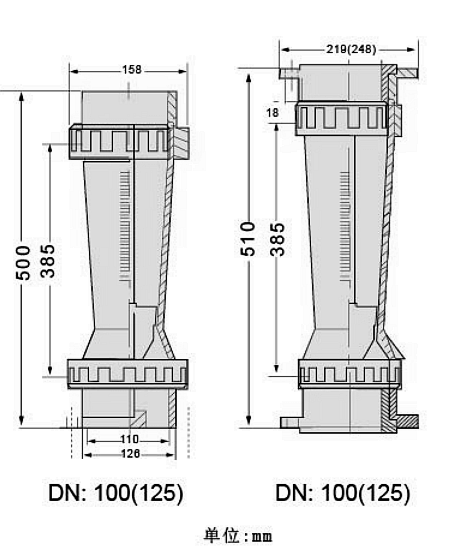

| 50100 | 18~90(m3/h) | ø110 | 中心孔距180mm 8-ø18 | ||
| 20~120(m3/h) | |||||
| 50125 | 25~150(m3/h) | ø110 | 中心孔距210mm 8-ø18 | ||
| 30~180(m3/h) | |||||
